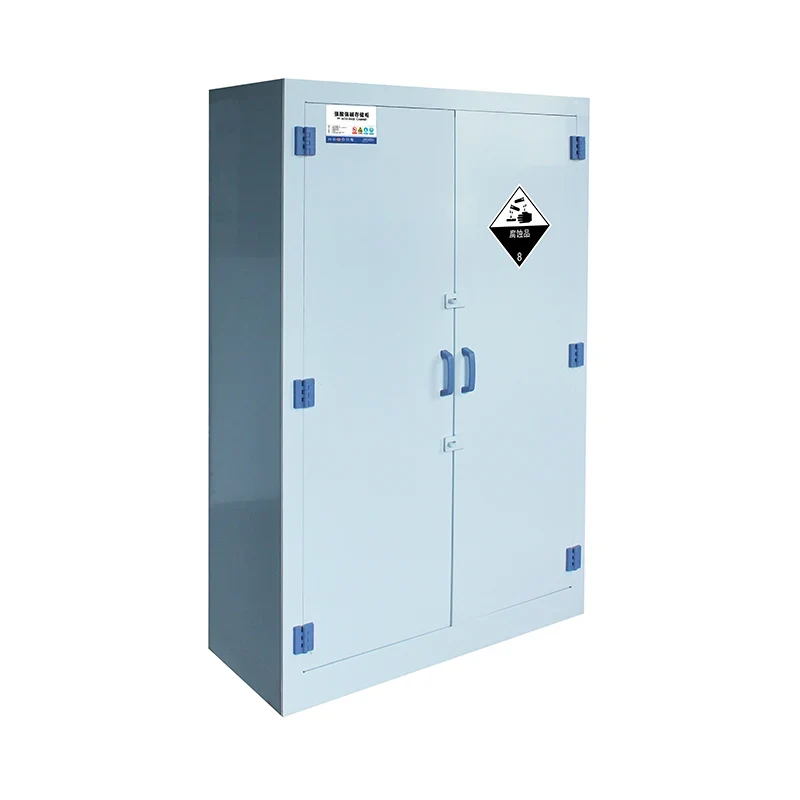

मजबूत ऍसिड आणि मजबूत बेस स्टोरेज कॅबिनेट विशेषतः अत्यंत संक्षारक रसायनांच्या स्टोरेज आणि गळती प्रतिबंधकतेसाठी डिझाइन केलेले आहे आणि मजबूत गंजणारे रासायनिक पदार्थ साठवण्यासाठी वापरले जाते. उदाहरणार्थ, सहा प्रमुख मजबूत आम्ल [हायड्रोक्लोरिक आम्ल (HCl), नायट्रिक आम्ल (HNO₃), सल्फ्यूरिक आम्ल (H₂SO₄), परक्लोरिक आम्ल (HClO₄), हायड्रोब्रोमिक आम्ल (HBr), हायड्रोआयडिक आम्ल (HI)]; चार प्रमुख मजबूत तळ [सोडियम हायड्रॉक्साईड (NaOH), पोटॅशियम हायड्रॉक्साइड (KOH), बेरियम हायड्रॉक्साइड (Ba(OH)₂), कॅल्शियम हायड्रॉक्साइड (Ca(OH)₂)].
कॅबिनेट बॉडी: 8 मिमी पोर्सिलेन - व्हाईट फिल्म - लेपित पीपी (पॉलीप्रॉपिलीन) बोर्डपासून बनविलेले, त्यात उत्कृष्ट गंज प्रतिरोधक आहे. कॅबिनेट बॉडीची दृढता आणि घट्टपणा सुनिश्चित करण्यासाठी ते समान - रंगाच्या वेल्डिंग रॉडसह अखंडपणे वेल्डेड केले जाते.
कॅबिनेट दरवाजा: 15 मिमी पोर्सिलेन - व्हाईट फिल्म - लेपित पीपी (पॉलीप्रॉपिलीन) मोनोलिथिक बोर्ड, ज्याचे दीर्घ सेवा आयुष्य आणि गुणवत्ता हमी आहे.

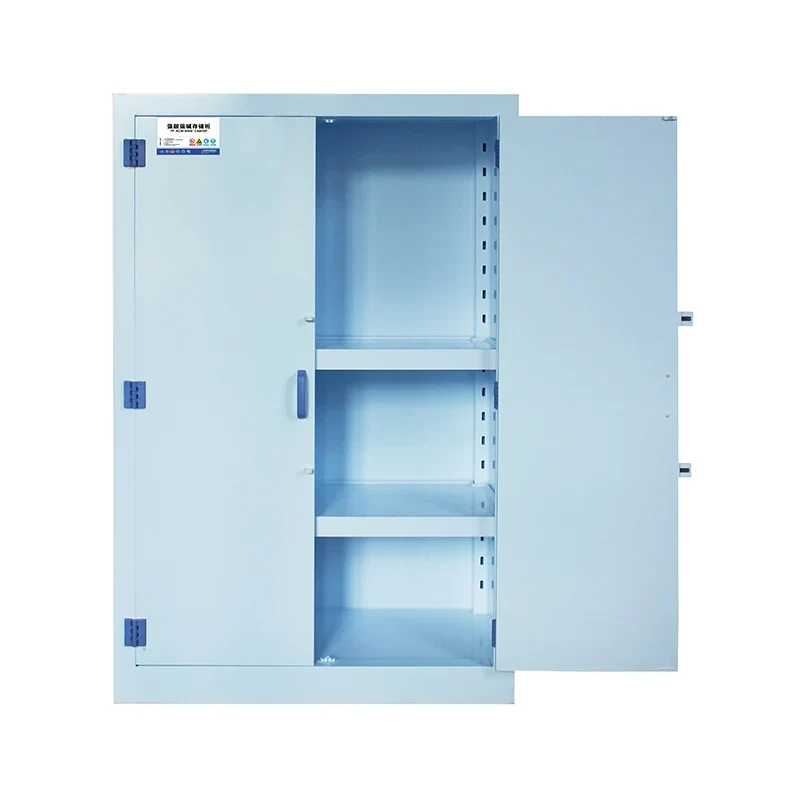

शेल्फ: पोर्सिलेनपासून बनविलेले - पांढरे पीपी (पॉलीप्रॉपिलीन) बोर्ड त्याच्या सभोवताली उभ्या कडा आहेत आणि इंजेक्शन आहे - एका तुकड्यात मोल्ड केलेले. एकूणच रचना जंगम आहे. ते मुक्तपणे काढले जाऊ शकते आणि प्रत्येक लेयरची जागा मुक्तपणे एकत्र करण्यासाठी योग्य कंपार्टमेंटवर ठेवता येते. त्याच्या सभोवतालच्या उभ्या कडा विशिष्ट प्रमाणात अँटी-ओव्हरफ्लो प्रभाव प्राप्त करू शकतात.
ब्रिज - टाईप हँडल: आम्ल - आणि अल्कली - प्रतिरोधक पीपी (पॉलीप्रॉपिलीन) सामग्रीचे चांगले गंज प्रतिरोधक. (उपलब्ध रंग: निळा निळा, पोर्सिलेन पांढरा, हलका राखाडी)
बिजागर: इंजेक्शनचे बनलेले - चांगले गंज प्रतिरोधक, उत्कृष्ट देखावा आणि उपलब्ध अनेक रंगांसह मोल्डेड पीपी (पॉलीप्रॉपिलीन) सामग्री.
स्पेशल डोअर होल्डर: पीपी (पॉलीप्रॉपिलीन) मटेरियलचे बनलेले दीर्घ सेवा आयुष्य आणि हमी गुणवत्तेसह.

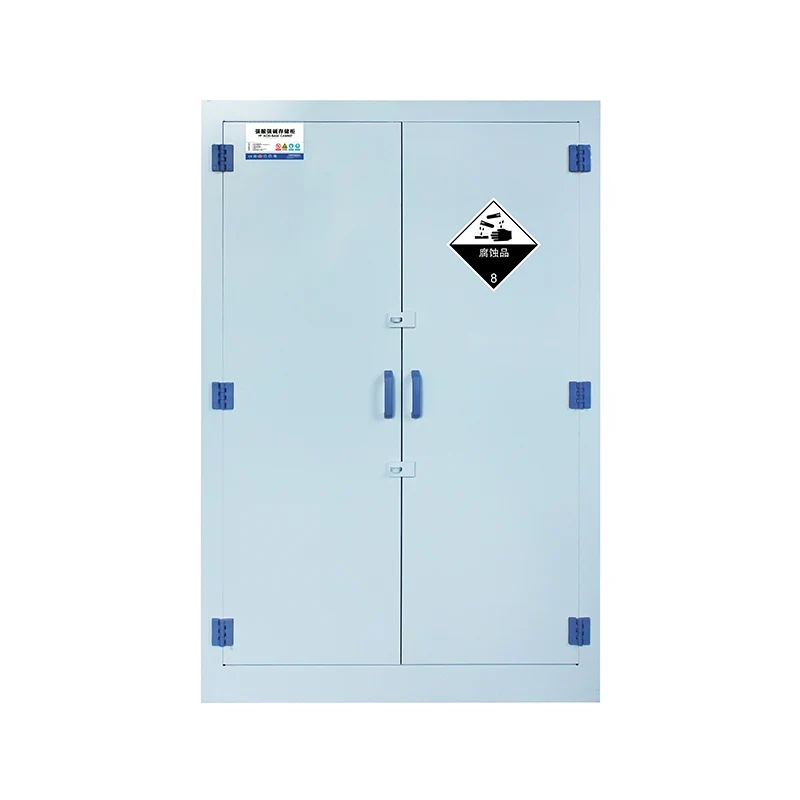

चेतावणी लेबल: आजूबाजूच्या लोकांना सुरक्षिततेकडे लक्ष देण्याची आठवण करून देण्यासाठी कॅबिनेटच्या दारावर एक धक्कादायक "कोरोसिव्ह" चेतावणी चिन्ह चिकटवले आहे.
कॅबिनेटमधील रसायने नेहमी सीलबंद कंटेनरमध्ये साठवली पाहिजेत.
अंतर्गत गळती त्वरित साफ करण्यासाठी गळती - शोषक पॅड सारख्या नियंत्रण आयटम वापरा.
कॅबिनेट पूर्णपणे संतुलित असल्याची खात्री करा. ते एका कोपर्यात किंवा भिंतीच्या विरूद्ध त्याच्या मागे ठेवण्याचा सल्ला दिला जातो.
कॅबिनेट दरवाजा पूर्णपणे चालविला जाऊ शकतो याची खात्री करा.
तीक्ष्ण आणि कठोर वस्तूंनी कॅबिनेट बॉडी स्क्रॅच करू नका.
जास्त काळ 100 ℃ पेक्षा जास्त तापमान असलेल्या वातावरणात काम करू नका, अन्यथा, यामुळे कार्यप्रदर्शन खराब होऊ शकते किंवा कॅबिनेट बॉडीचे नुकसान होऊ शकते.
उघड्या ज्वाला, वितळलेल्या धातू, धातूच्या ठिणग्या किंवा थेट सूर्यप्रकाशाच्या संपर्कात आणू नका.
उबदार पाण्याने किंवा सौम्य डिटर्जंटने उत्पादन स्वच्छ करण्याची शिफारस केली जाते.
ते कोरड्या आणि हवेशीर घरातील वातावरणात ठेवा.
|
उत्पादन मॉडेल |
उत्पादन पॅरामीटर्स |
|
GS45P |
उत्पादन नाव: ऍसिड - बेस कॅबिनेट उत्पादन मॉडेल: GS45P बाह्य परिमाण: H1650×W1090×D460mm अंतर्गत परिमाण: H1550×W1074×D444mm शेल्फ परिमाण: W1064×D424×H50mm खंड: 45/170 (गॅलन / लिटर) वजन: 55 किलो दार उघडण्याची पद्धत: मॅन्युअल शेल्फ: दोन समायोज्य शेल्फ् 'चे अव रुप दरवाजा प्रकार: दुहेरी - दरवाजा लॉक: दुहेरी - लॉक रंग: पोर्सिलेन पांढरा टिप्पणी: 500ml अभिकर्मक बाटल्यांवर आधारित, 7 शेल्फ स्थापित केले जाऊ शकतात आणि प्रत्येक शेल्फ 30 बाटल्या ठेवू शकतात. |
हे स्टोरेज सोल्यूशन विविध गुणधर्मांसह आणि विविध धोक्याच्या पातळीसह अत्यंत संक्षारक रसायनांचे वर्गीकृत स्टोरेज सक्षम करते, अशा प्रकारे प्रमाणित व्यवस्थापन साध्य करते. रासायनिक उत्पादनांच्या विक्री गोदामांमध्ये, ते त्वरीत माल शोधण्याची आणि पुनर्प्राप्त करण्याची प्रक्रिया सुव्यवस्थित करते, गोदाम व्यवस्थापनाची एकूण कार्यक्षमता लक्षणीयरीत्या वाढवते.
कॅबिनेट निर्बाध वेल्डिंग तंत्रज्ञानासह तयार केले आहे, शेल्फ् 'चे अव रुप भोवती उभ्या कडांच्या डिझाइनद्वारे पूरक आहे. हे संयोजन अत्यंत संक्षारक रसायनांच्या गळतीविरूद्ध अत्यंत प्रभावी अडथळा म्हणून काम करते. ज्या सुविधांमध्ये मोठ्या प्रमाणात सशक्त ऍसिडस् आणि अल्कली साठवल्या जातात, ते सुरक्षिततेचे कार्य करते, संभाव्य उपकरणांचे नुकसान आणि गळतीच्या घटनांमुळे होणारी पर्यावरणीय दूषितता रोखते.
अत्यंत संक्षारक रसायनांमुळे होणारे पर्यावरणीय प्रदूषण हे केवळ प्रभावीपणे कमी करत नाही तर ऑपरेटरच्या सुरक्षिततेलाही प्राधान्य देते. औद्योगिक उत्पादन साइट्समध्ये जिथे मजबूत ऍसिड आणि अल्कली दोन्ही वापरले आणि साठवले जातात, ते कामगारांसाठी एक विश्वासार्ह सुरक्षा जाळे देते.
सल्फ्यूरिक ॲसिड आणि हायड्रोक्लोरिक ॲसिड किंवा सोडियम हायड्रॉक्साईड आणि पोटॅशियम हायड्रॉक्साईड यांसारख्या मजबूत क्षार साठवण्यासाठी असो, हे द्रावण पूर्णपणे गरजा पूर्ण करते. हे इलेक्ट्रोप्लेटिंग, प्रिंटिंग आणि डाईंग उद्योगांसह अत्यंत संक्षारक रसायनांचा व्यवहार करणाऱ्या विविध उद्योगांमध्ये मोठ्या प्रमाणावर लागू आहे.
